지하실 방수의 가장 중요한것

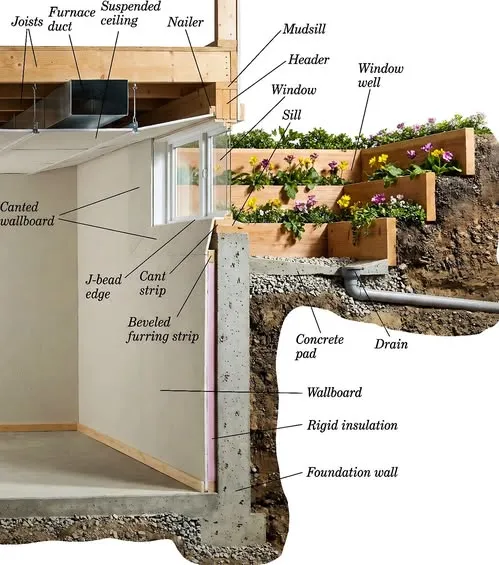

주거용 지하실 시공의 상세 단면도로, 특히 윈도우 웰(window well)과 기초와 상부층 사이의 전이 부분에 초점을 맞추고 있다. 이 도면은 완성도 높은 건식 지하실을 만들기 위해 필요한 다양한 구조적 요소, 단열 요소, 배수 시스템을 보여준다.

1. 구조 프레이밍 (상단 좌측 및 중앙)

이미지 상단에는 지하 위층의 바닥 구조가 보인다.

• 장선(Joists): 상부 바닥을 지지하는 수평 목재 보
• 난방 덕트(Furnace Duct): 장선 사이를 통과하는 금속 공조 덕트로, HVAC 공기 분배 역할
• 서스펜디드 천장(Suspended Ceiling): 설비를 숨기면서 점검이 가능하도록 장선 아래에 설치되는 그리드형 천장 시스템
• 머드실(Mudsill) & 헤더(Header): 머드실은 기초 위에 놓이는 가장 하부의 목재 부재이며, 헤더(또는 림 장선)는 바닥 구조의 외곽을 형성하는 구조 부재

2. 창호 및 윈도우 웰 (중앙 우측)

이 부분은 지하실로 빛을 들이면서 외부 토사를 제어하는 방식을 보여준다.

• 창문 & 창턱(Window & Sill): 슬라이딩 또는 여닫이 창이 목재 창턱 위에 설치됨
• 윈도우 웰(Window Well): 계단식(테라스 형태, 식재 포함) 목재 옹벽 구조로, 토사를 지지하여 채광과 환기를 확보
• 콘크리트 패드 & 배수(Concrete Pad & Drain): 웰 하부에는 경사 콘크리트 패드가 있으며 배수관으로 연결됨. 이는 빗물이 고이지 않고 지하실로 유입되는 것을 방지하는 핵심 요소

3. 실내 벽체 구성 (중앙 및 하단 좌측)

도면은 콘크리트 기초 위에 마감된 지하실 벽체가 어떻게 구성되는지 보여준다.

• 경사 마감 벽체(Canted Wallboard): 창 주변의 벽체를 기울여 자연광이 실내 깊숙이 확산되도록 설계
• 석고보드(Wallboard / Drywall): 최종 실내 마감면
• 테이퍼 퍼링 스트립(Beveled Furring Strips): 콘크리트 벽에 고정되어 평활한 마감면을 만드는 목재 띠
• J-비드 마감(J-bead edge): 석고보드 끝단을 깔끔하게 마감하는 금속 또는 플라스틱 몰딩

4. 기초 및 단열 (하단 중앙)

지하실의 기본 구조를 이루는 핵심 요소들이다.

• 기초벽(Foundation Wall): 건물 전체 하중을 지지하는 두꺼운 철근콘크리트 벽
• 경질 단열재(Rigid Insulation): 콘크리트와 실내 마감 사이에 설치되는 폼 단열재로, 에너지 효율 향상 및 결로 방지 역할
• 콘크리트 바닥 & 자갈층(Concrete Floor & Gravel Base): 바닥 슬래브는 자갈층 위에 시공되며, 배수와 구조적 안정성을 확보
